Промышленные откатные ворота с нижней направляющей

Промышленные откатные ворота с нижней направляющей
Технические характеристики
Наименование Значение
Ширина проема, мм от 2 500 до 30 000
Высота проема, мм от 2 000 до 8 000
Пристенки, мм от 2 800 до 30 000
Заказать
Гладкая
Гладкая
Базовая комплектация
Полотно поставляется в сборе (стальные сэндвич-панели, петли, ролики, резиновые уплотнители).
Стальная верхняя направляющая.
Ручка.
Задвижки ригельные.
Стальная нижняя направляющая.
Дополнительная комплектация
Калитка в алюминиевой раме. Стандартный цвет рамы — RAL 9005 (черный).
Окно в алюминиевой раме с заполнением прозрачным поликарбонатом толщиной 3 мм. Стандартный цвет рамы — RAL 9005 (черный).

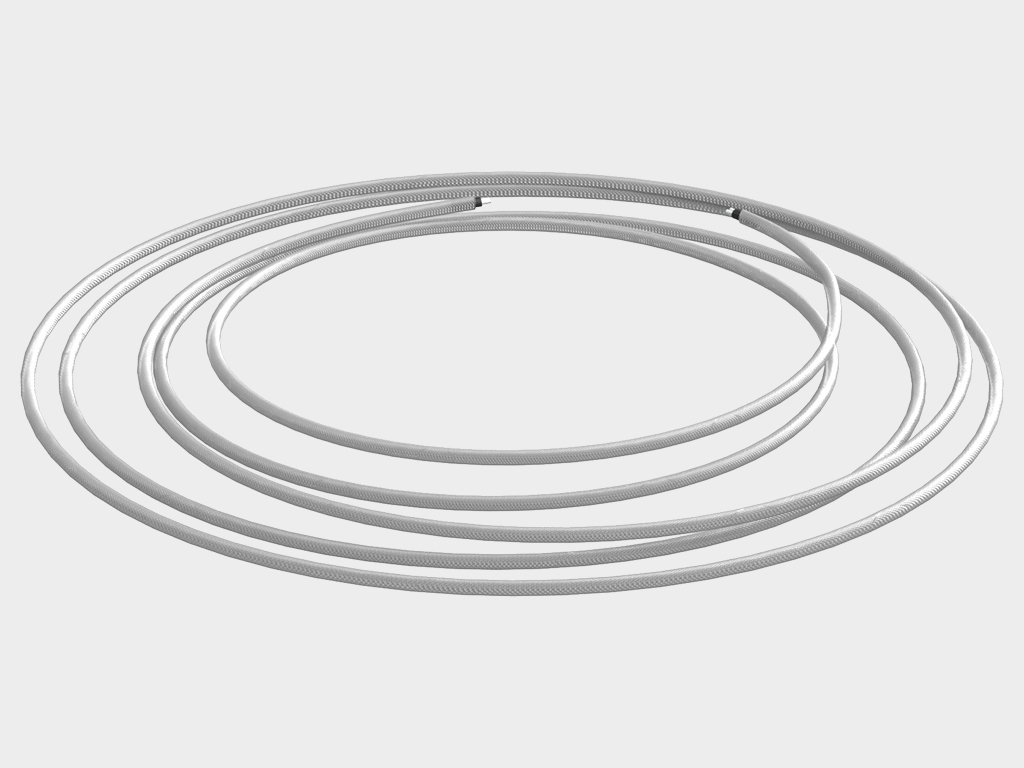

Кабель обогрева нижней направляющей.
Наименование Значение Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па 50
Водонепроницаемость по ГОСТ26602.2-99, Па 50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 480
Приведенное сопротивление теплопередаче, м² *°С/Вт 0,65 при толщине сэндвич-панели 55 мм
Безотказность, количество циклов открывания-закрывания, не менее 20 000 минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м² 25 при толщине сэндвич-панели 55 мм
Группа горючести по ГОСТ 30244-94 Г2 (умеренно горючие) при толщине сэндвич-панели 55 мм
Группа воспламеняемости по ГОСТ 30402-96 В2 (умеренно горючие) при толщине сэндвич-панели 55 мм
Конструкция
  • Кронштейн крепления привода
  • Верхняя направляющая
  • Кронштейны крепления верхней направляющей
  • Кронштейн крепления верхнего ролика
  • Петля
  • Сэндвич-панель
  • Ручка
  • Ригельная задвижка
  • Нижний щеточный уплотнитель
  • Нижняя направляющая
Подготовка объекта к монтажу вентиляционного клапана для овощехранилища Усть-Каменогорск
  • Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам во избежание ошибок.
  • H — высота проема (расстояние от пола до верха проема).
  • B — ширина проема (расстояние от левого края до правого края проема).
  • h — притолока (расстояние от верха проема до препятствия).
  • b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
  • При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.

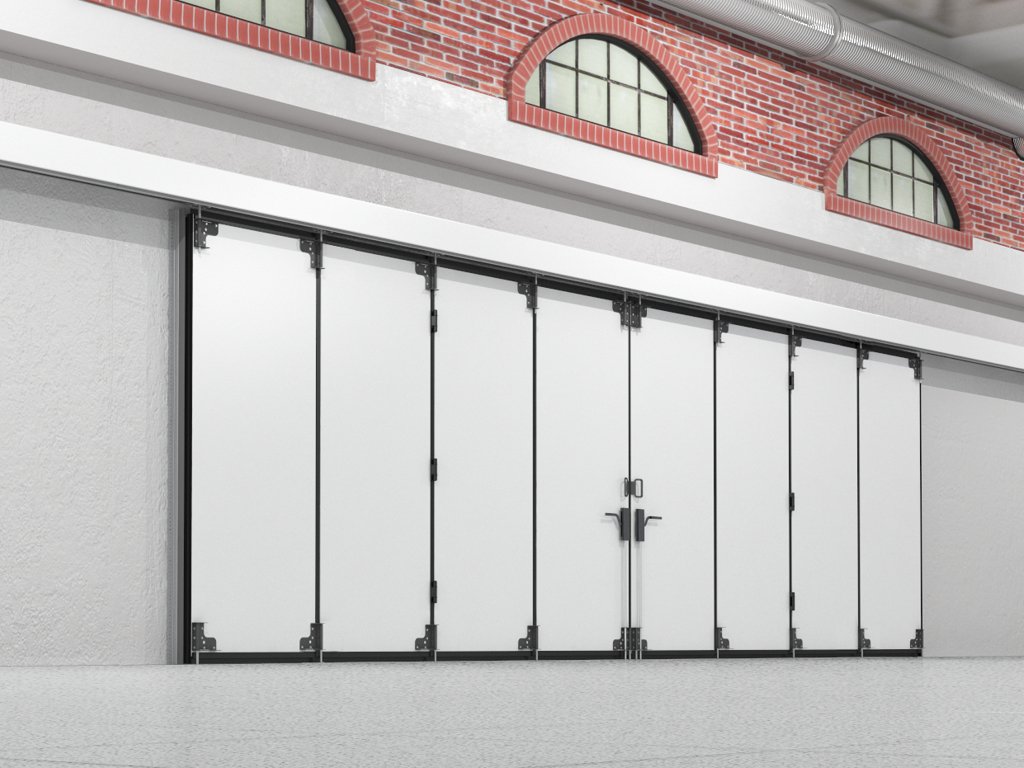

Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены.
Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены.

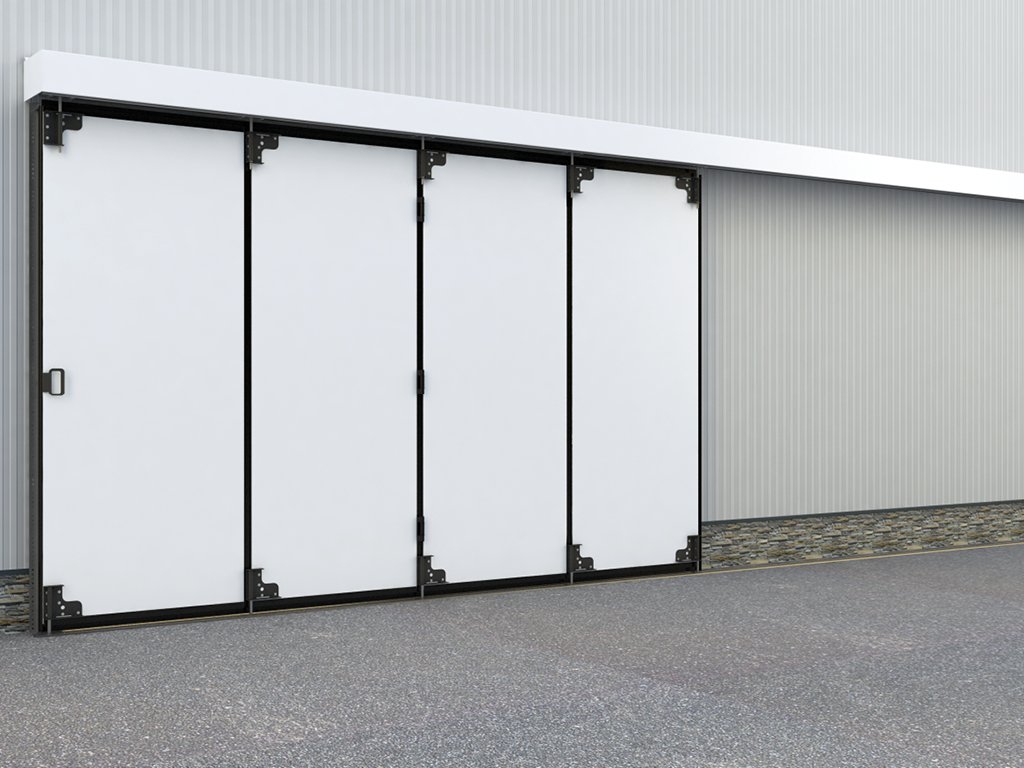

Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.
Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.

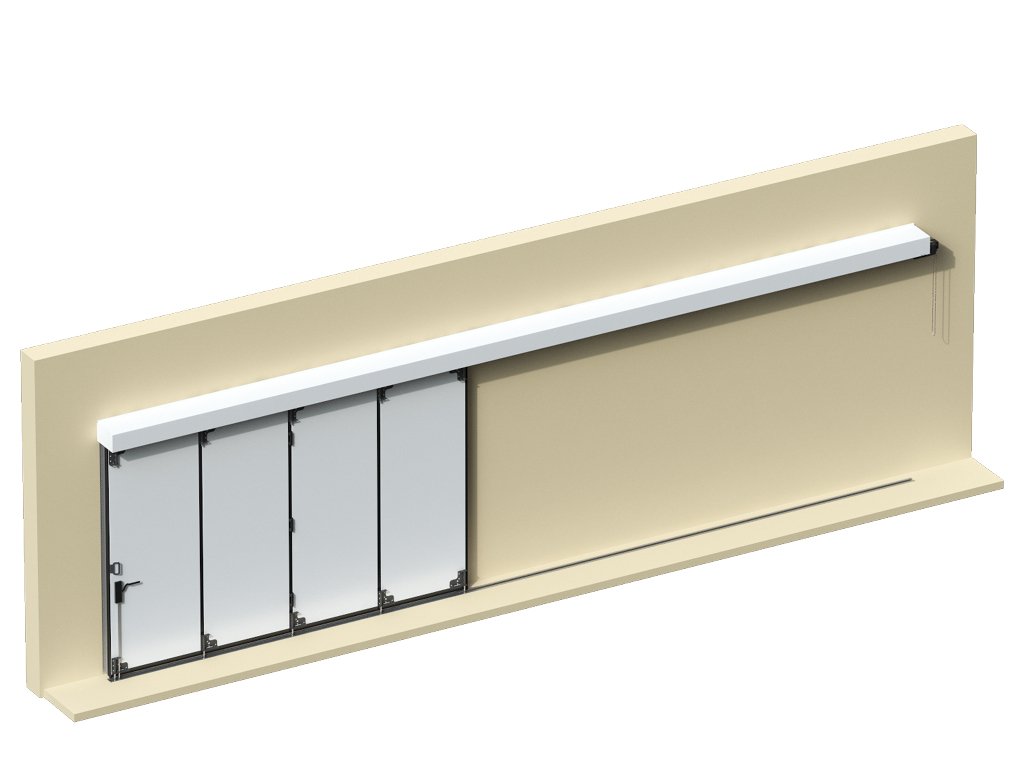

Открытие влево
Открытие влево

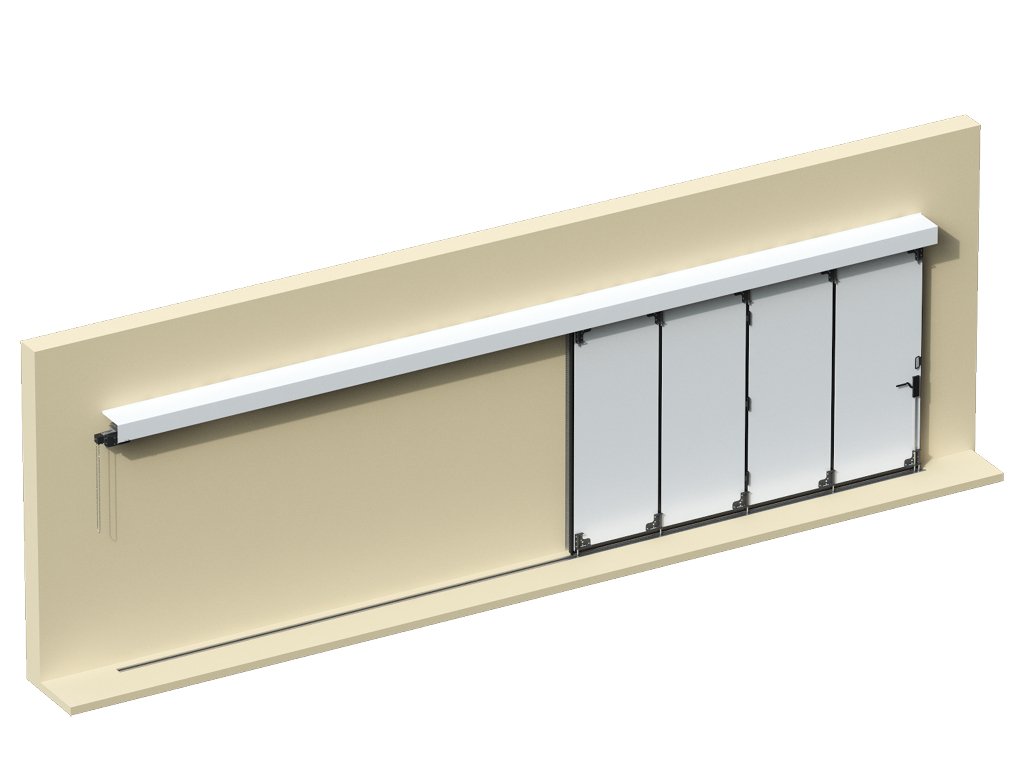

Открытие вправо
Открытие вправо

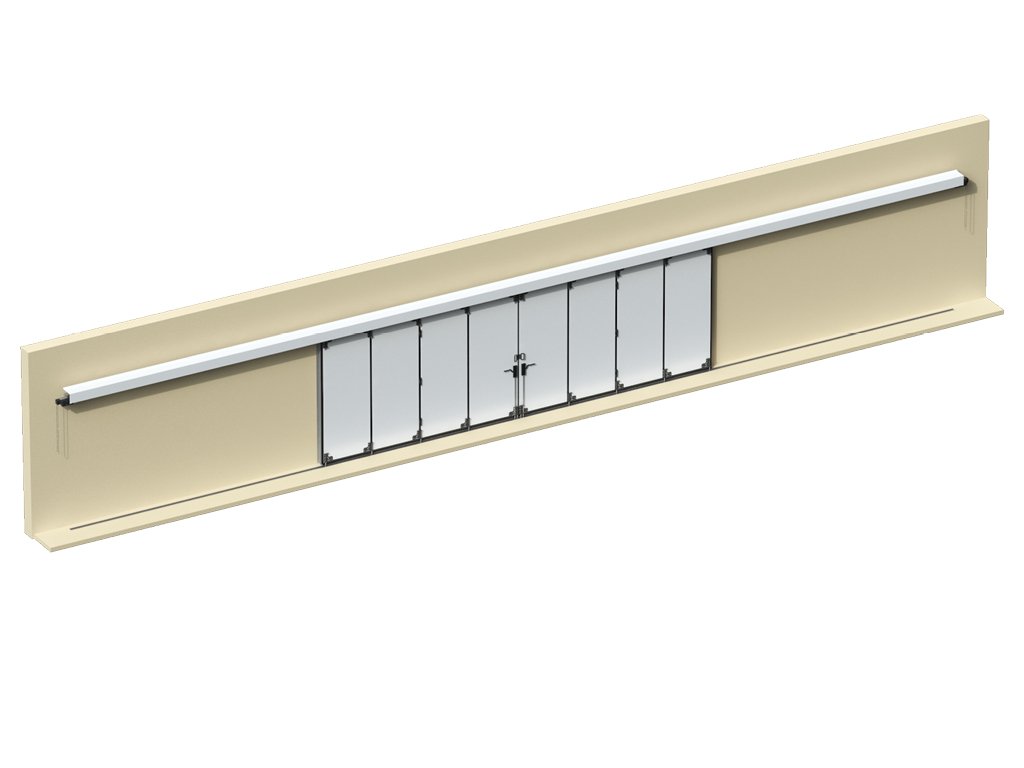

Двустороннее открытие
Двустороннее открытие
